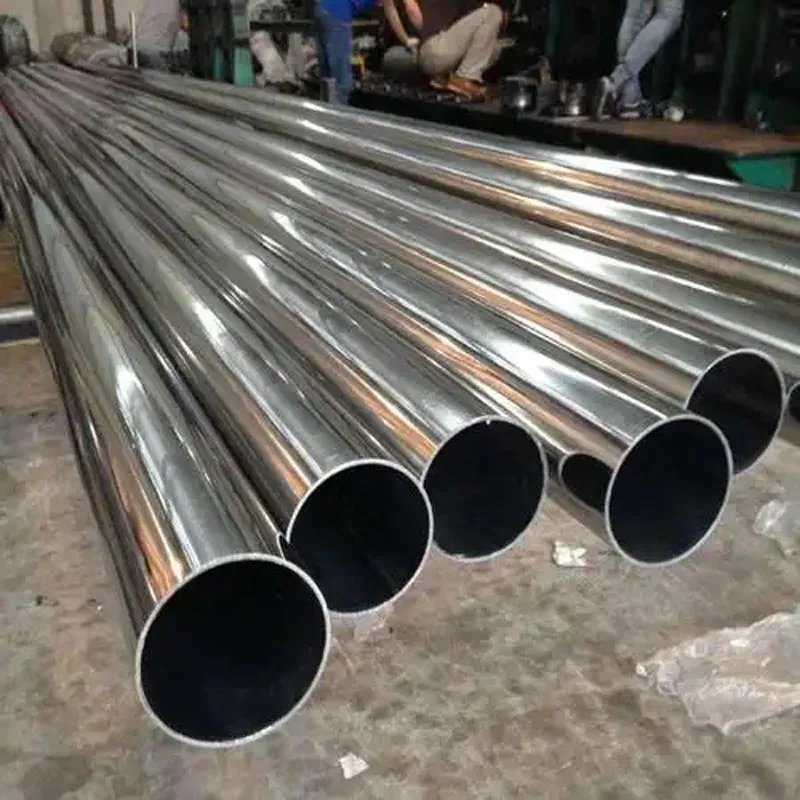

Tuyau sans soudure GH4169

Fabriqué par extrusion à chaud à partir de billettes fondues par induction sous vide (VIM) et refondues à l'arc sous vide (VAR), GH4169 Le tuyau sans soudure présente une structure entièrement sans soudure, sans soudures longitudinales ni zones affectées par la chaleur.

L'alliage atteint des performances mécaniques exceptionnelles grâce aux précipitations γ'' (Ni₃Nb) et γ' (Ni₃(Al,Ti)). renforcement au cours d’un processus de vieillissement contrôlé, offrant :

● Limite d'élasticité supérieure à 1034 MPa
● Capacité de température de service jusqu'à 700 °C
● Excellente résistance au fluage
● Résistance supérieure à la fatigue
● Stabilité structurelle à long terme sous cyclage thermique

Ces propriétés font du tube sans soudure GH4169 un matériau privilégié pour les moteurs aérospatiaux, les turbines à gaz, les systèmes nucléaires, et des équipements pétroliers à haute pression.

Pourquoi choisir le tuyau sans soudure GH4169 ?

Structure transparente pour une fiabilité améliorée

Unlike welded nickel alloy pipe, GH4169 seamless pipe is produced through hot extrusion, forming continuous grain flow le long de la paroi du tube.
Ce procédé de fabrication élimine les points faibles potentiels causés par le soudage et permet :

● Pas de soudure longitudinale
● Aucune zone affectée par la chaleur
● Ductilité circonférentielle améliorée
● Meilleure résistance aux fluctuations de pression et aux charges de fatigue

Pour les équipements tournants et les composants à haute température exposés à des milliers de cycles de fonctionnement, cette structure sans soudure offre une fiabilité de service améliorée.

Durcissement par précipitation pour une résistance élevée

Le GH4169 obtient sa résistance exceptionnelle grâce à un processus de traitement thermique soigneusement contrôlé plutôt qu'à un simple alliage composition.
Le processus typique comprend :

● Recuit de mise en solution à 950–980°C
● Vieillissement à 720°C pendant 8 heures
● Refroidissement contrôlé jusqu'à 620°C
● Vieillissement secondaire pendant 8 heures

Ce cycle de vieillissement crée des précipités de renforcement dans tout le matériau, obtenant un équilibre de :

● Haute limite d'élasticité
● Bon allongement
● Excellente résistance au fluage
● Performances stables à des températures élevées

Ji Lai Da effectue l'extrusion, le traitement de la solution et le vieillissement en interne pour maintenir une qualité constante et complète. traçabilité de chaque lot de production.

Paramètres de spécification clés

Principales applications

1. Industrie aérospatiale

Le tuyau sans soudure GH4169 est largement utilisé dans les applications d'avions et de moteurs d'avion où la rétention de résistance est élevée. les températures sont critiques.

Les applications typiques incluent :
● Cadres de montage moteur
● Carters de turbines
● Revêtements de chambre de combustion
● Anneaux de carénage de turbine
● Composants de postcombustion

L'alliage conserve ses performances mécaniques sous une exposition continue aux vibrations, aux cycles thermiques et à des températures élevées. températures de fonctionnement.

2. Industrie de la production d’électricité

Dans les turbines à gaz industrielles, les composants de la zone de combustion fonctionnent dans des conditions thermiques extrêmes où l'acier inoxydable ordinaire les aciers ne peuvent pas offrir une durée de vie suffisante.

GH4169 est couramment sélectionné pour :
● Composants de turbine haute température
● Pièces du système de combustion
● Structures sous pression

Son excellente résistance à la fatigue et au fluage permet un fonctionnement à long terme mesuré en dizaines de milliers d’heures.

3.Applications nucléaires, pétrolières et gazières

Le tuyau sans soudure GH4169 est également utilisé dans des environnements exigeants nécessitant une résistance élevée et une résistance à la corrosion.

Les applications incluent :
● Supports de canal de combustible nucléaire
● Tubes de guidage des barres de commande
● Équipement de tête de puits HPHT
● Outils de fond
● Boîtiers de soupape de sécurité souterrains

Le matériau fonctionne de manière fiable dans des conditions impliquant une pression élevée, une température élevée, du sulfure d'hydrogène et milieux corrosifs.

Processus de fabrication et contrôle qualité

Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produit des tubes sans soudure GH4169 dans son usine de Wuxi en utilisant des procédures de fabrication depuis la préparation des billettes jusqu'à l'inspection finale.

Le processus de production comprend : 1. Préparation des billettes VIM + VAR 2.Formage par extrusion à chaud 3.Recuit de solution 4. Traitement du vieillissement 5. inspection par ultrasons 6. Tests mécaniques et dimensionnels

Chaque lot de production est fourni avec une documentation complète, comprenant :
● Certificat d'essai en usine EN 10204 3.1
● Rapport sur la composition chimique
● Dossier de traitement thermique
● Résultats des tests mécaniques
● Documents de contrôle

Ce système de traçabilité permet aux clients du secteur de l'aérospatiale, de l'énergie et de l'industrie de vérifier la qualité des matériaux tout au long du processus. toute la chaîne d’approvisionnement.

Informations de commande

Lorsqu’ils demandent un devis pour le tuyau sans soudure GH4169, les clients doivent fournir :
● Diamètre requis et épaisseur de paroi
● Norme applicable (GB/T, ASTM B670, AMS 5596, etc.)
● Température et pression de fonctionnement
● Exigences en matière de traitement thermique
● Spécifications d'inspection
● Quantité requise

L'équipe technique de Ji Lai Da examine chaque exigence avant la production pour s'assurer que le tuyau sans soudure GH4169 fourni répond les propriétés mécaniques requises, les tolérances dimensionnelles et les normes d'application.

FAQ

Q : Le GH4169 est-il le même que l’Inconel 718 ?

R : Oui. GH4169 est la désignation chinoise sous GB/T 14992 pour l'alliage connu sous le nom d'Inconel 718 (UNS N07718) dans le Système ASTM. Les exigences chimiques et mécaniques sont équivalentes dans les deux normes.

Q : Le tuyau sans soudure GH4169 peut-il être utilisé au-dessus de 700 °C ?

R : Un service prolongé au-dessus de 700 °C n'est pas recommandé car les précipités gamma-double-prime commencent à grossir, réduisant la force à long terme. Pour un fonctionnement continu au-dessus de 700 °C, pensez au GH4145 (Inconel X-750) ou au GH4099 à la place.

Q : Fournissez-vous uniquement à l'état recuit en solution ?

R : Oui. Précisez sur votre bon de commande si vous avez besoin de l'état vieilli ou recuit uniquement. Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. peut expédier l'un ou l'autre, et le certificat de test en usine reflétera l'état réel fourni.

Q : Quels tests non destructifs sont effectués sur le tuyau sans soudure GH4169 ?

R : Les tests par ultrasons selon ASTM E213 et l'inspection par courants de Foucault selon ASTM E309 sont standard sur chaque lot. Supplémentaire des méthodes de test peuvent être organisées sur demande lorsque vous passez votre commande.
