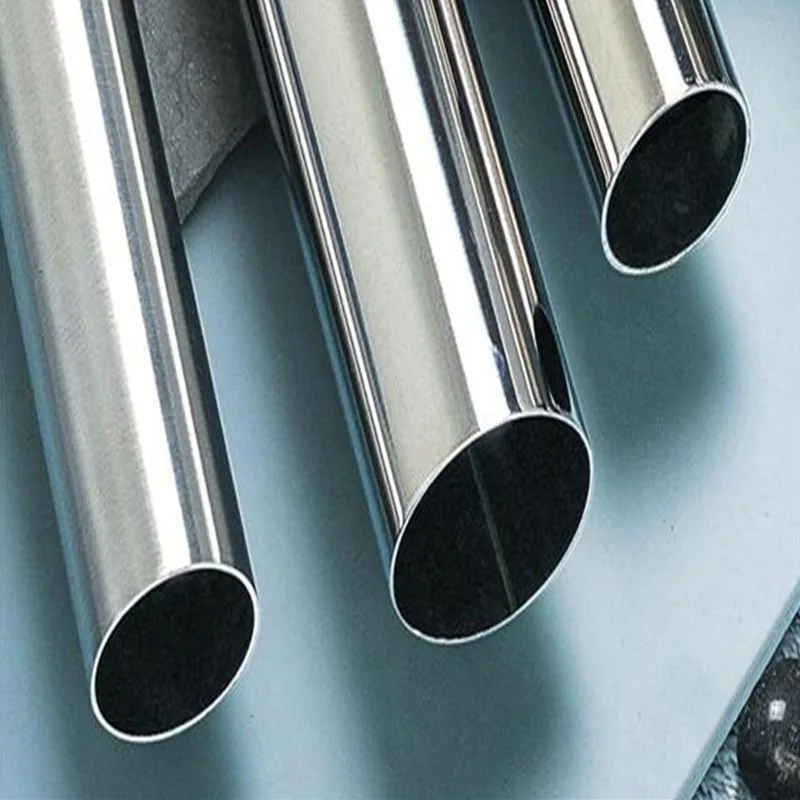

Choisir le bon tuyau en acier inoxydable commence par comprendre comment la qualité du matériau, la méthode de fabrication, les dimensions, les exigences de fabrication et les conditions de service fonctionnent ensemble. UNTuyau sans soudure en acier inoxydable 304est un produit tubulaire en acier inoxydable austénitique basé sur le type 304, communément identifié comme UNS S30400 et EN 1.4301. Sa combinaison de résistance générale à la corrosion, de flexibilité de fabrication, de robustesse et de construction sans soudure le rend pertinent pour de nombreuses exigences de tuyauterie industrielle et commerciale. La question clé n’est pas simplement de savoir si le 304 est une nuance d’acier inoxydable familière, mais plutôt de savoir si ses caractéristiques correspondent aux conditions réelles du processus, de la température, du fluide, des dimensions et de l’installation.
L'acier inoxydable de type 304 est largement utilisé car il offre une combinaison équilibrée d'alliage chrome-nickel, de résistance à la corrosion, de ductilité, de soudabilité et de performances générales de fabrication. Lorsqu'il est fourni sous forme de tube sans soudure, le corps tubulaire est formé sans soudure longitudinale, ce qui peut être important pour les applications où une construction sans soudure est spécifiée. Cependant, la sélection des matériaux doit toujours prendre en compte l'environnement de service complet. La concentration de chlorure, la température, la pression, le mode de fabrication, les exigences après soudage, l'état de surface et les normes dimensionnelles peuvent tous influencer si le 304 est un choix approprié. Ce guide examine le matériau d'un point de vue technique pratique, explique ses caractéristiques de fabrication et de performance, le compare aux qualités d'acier inoxydable associées et propose une approche structurée de sélection.
- 1. Qu'est-ce qui définit le matériau et la construction sans couture ?
- 2. Pourquoi le chrome et le nickel sont-ils importants ?
- 3. Comment le tuyau est-il fabriqué ?
- 4. Quelles propriétés mécaniques et physiques sont importantes ?
- 5. Où le matériau résiste-t-il bien à la corrosion ?
- 6. Quelles industries utilisent couramment ce matériau ?
- 7. Comment sélectionner le diamètre, l’épaisseur de paroi et la longueur ?
- 8. Que doivent savoir les fabricants sur la découpe et le soudage ?
- 9. Comment les normes affectent-elles la sélection des tuyaux ?
- 10. Comment le type 304 se compare-t-il aux modèles 304L, 316L et 310S ?
- 11. Que doivent vérifier les acheteurs et les ingénieurs avant utilisation ?
- 12. Questions fréquemment posées
Qu'est-ce qui définit le matériau et la construction sans couture ?
La dénomination du produit peut combiner plusieurs informations différentes, et chaque partie compte. La nuance identifie la famille d'alliages. Le mot « sans couture » identifie la forme de fabrication. Les dimensions des tuyaux déterminent la géométrie physique. La norme sélectionnée définit les exigences en matière de composition, de propriétés mécaniques, de fabrication, d'essais et de contrôle dimensionnel.
Le type 304 est un acier inoxydable austénitique
Le type 304 appartient à la famille des aciers inoxydables austénitiques au chrome-nickel. Il est communément associé à UNS S30400 et EN 1.4301. L'alliage est connu pour son équilibre utile entre la résistance à la corrosion et les caractéristiques de fabrication, ce qui explique pourquoi il apparaît dans les équipements de transformation généraux, les systèmes alimentaires, les composants architecturaux, les applications liées à l'eau et de nombreuses formes de tubes et de canalisations industriels.
Sa composition est particulièrement pertinente pour le comportement à la corrosion. Le chrome favorise la formation d'une fine couche d'oxyde passif à la surface. Le nickel contribue à la stabilité de la structure austénitique et soutient la ductilité et la ténacité du matériau. Ces caractéristiques contribuent à expliquer pourquoi le 304 peut fonctionner correctement dans un large éventail d'environnements atmosphériques et industriels ordinaires.
Sans couture signifie qu'il n'y a pas de couture soudée longitudinale
Les tuyaux sans soudure sont produits selon un processus dans lequel la forme tubulaire est développée sans créer de joint soudé longitudinal. Cela le distingue des tuyaux soudés, dans lesquels un matériau plat ou en bande est transformé en tube et assemblé le long d'un joint.
La présence ou l'absence d'un joint ne doit pas être interprétée comme une affirmation universelle selon laquelle un tuyau est automatiquement adapté à chaque condition de service. Au lieu de cela, une construction transparente est précieuse lorsqu'une spécification de projet, une conception technique ou une application nécessite une forme de produit transparente. La sélection doit rester liée aux conditions de pression, à la température, à la compatibilité des fluides, aux dimensions et à la norme en vigueur.
Comprendre ces distinctions évite un problème de spécification courant : traiter une qualité de matériau, un processus de fabrication et une norme dimensionnelle comme s'il s'agissait de termes interchangeables. Ce sont des caractéristiques distinctes qui doivent être considérées ensemble.
Pourquoi le chrome et le nickel sont-ils importants ?
Les performances de l’acier inoxydable commencent par la composition de l’alliage. Dans le type 304, le chrome et le nickel sont particulièrement importants car ils influencent la résistance à la corrosion, la stabilité de phase, la ténacité et le comportement de fabrication.
Chrome et protection passive des surfaces
L'acier inoxydable repose sur la passivation plutôt que sur un revêtement externe épais pour sa résistance de base à la corrosion. Le chrome réagit avec l'oxygène à la surface pour former une très fine couche d'oxyde adhérente. Lorsque la surface reste dans des conditions appropriées, cette couche passive aide à séparer le métal sous-jacent du milieu environnant.
La passivation n’est pas la même chose que l’immunité. L'acier inoxydable peut encore souffrir de corrosion localisée lorsqu'il est exposé à des chlorures agressifs, des crevasses, une contamination, des températures élevées ou d'autres combinaisons défavorables de produits chimiques et de contraintes. L’état de surface et la qualité de fabrication restent donc importants.
Structure nickel et austénitique
Le nickel est un élément d'alliage majeur du 304. Il contribue à maintenir la structure austénitique qui confère à la nuance sa ductilité et sa ténacité caractéristiques. Ces propriétés prennent en charge le formage, le pliage, l'usinage et de nombreuses opérations de fabrication courantes.
Pourquoi la composition est importante lors de l'examen des candidatures
La sélection des matériaux doit relier la chimie à l’environnement de service réel. Un tuyau transportant un fluide aqueux doux à température modérée peut présenter un problème de corrosion très différent de celui exposé à des solutions de chlorure concentrées, des produits chimiques acides ou des gaz oxydants à température élevée.
- Le chrome soutient la couche superficielle passive responsable de la résistance générale à la corrosion de l'acier inoxydable.
- Le nickel contribue à la structure austénitique stable et soutient la ductilité et la ténacité.
- L’alliage n’est pas universellement résistant à tous les environnements chimiques.
- La chimie et la température réelles de service doivent guider la sélection finale du matériau.
C'est pourquoi une désignation de matériau ne peut à elle seule remplacer les informations sur le processus. Les équipes d'ingénierie doivent prendre en compte le fluide, la concentration, les contaminants, la plage de température, les agents de nettoyage, le temps d'exposition et l'état de surface attendu avant de décider que le type 304 est approprié.
Comment est fabriqué le tuyau ?
Le parcours de fabrication affecte la géométrie, l'état de surface, la cohérence dimensionnelle, la structure interne et la façon dont le produit fini répond à la fabrication en aval. Les informations produit fournies spécifient un processus de laminage à chaud sans soudure pour le matériau discuté ici.
Formage sans soudure laminé à chaud
Le travail à chaud permet à l'acier inoxydable de prendre une forme tubulaire tandis que le matériau est à une température élevée adaptée à la déformation plastique. Le processus peut impliquer la préparation des billettes, le perçage, l'allongement, le dimensionnement, le traitement thermique si nécessaire, le conditionnement de surface, le redressage, la découpe, l'inspection et les étapes de finition finale.
Chaque étape peut influencer le produit final. La géométrie du tube doit rester dans les tolérances dimensionnelles spécifiées. La surface doit être adaptée au service et au processus de fabrication prévus. Le matériau doit également répondre aux exigences chimiques et mécaniques pertinentes de la norme de produit sélectionnée.
Pourquoi le contrôle des processus est important
Un tube sans soudure reste un produit d’ingénierie plutôt qu’une simple forme creuse en acier. La variation de l'épaisseur des parois, l'ovalité, la rectitude, les imperfections de surface, la préparation des extrémités et la traçabilité peuvent avoir une importance lors de la fabrication et de l'installation.
| Étape de fabrication | Objectif principal | Objectif qualité potentiel |
|---|---|---|
| Préparation des billettes | Préparez le matériau approprié pour le formage. | Identité matérielle, chimie et état. |
| Perçage et formage | Créez le corps tubulaire creux. | Formation des murs, géométrie et état interne. |
| Laminage à chaud et encollage | Développer le diamètre et le profil de mur requis. | Précision dimensionnelle, rectitude et cohérence. |
| Traitement thermique | Restaurer ou établir un état métallurgique approprié lorsque les spécifications l'exigent. | Contrôle de la température, uniformité et respect de la norme applicable. |
| Conditionnement des surfaces | Préparez les surfaces externes et internes. | Élimination du tartre ou des défauts et réalisation de la finition spécifiée. |
| Inspection et finition | Préparez le tuyau pour la livraison et l'installation. | Dimensions, apparence, identification et tests requis. |
Le point important est que la qualité de fabrication est une séquence plutôt qu’une opération isolée. Un tuyau fini qui répond aux exigences dimensionnelles mais qui ne dispose pas d'une traçabilité appropriée des matériaux peut néanmoins créer des problèmes pour un projet industriel contrôlé.
Quelles propriétés mécaniques et physiques sont importantes ?
Le type 304 est largement sélectionné car il offre un équilibre pratique de propriétés au lieu d'exceller dans une seule caractéristique. Les ingénieurs considèrent généralement ensemble la résistance, la ductilité, la ténacité, la résistance à la corrosion, le comportement thermique et la réponse de fabrication.
Ductilité et comportement au formage
La structure austénitique offre une bonne ductilité, ce qui facilite le formage et la fabrication. Ceci est utile lorsque des sections de tuyaux doivent être coupées, pliées, préparées pour les raccords ou incorporées dans des ensembles d'équipements. Le travail à froid peut augmenter la résistance et la dureté, de sorte que l'historique de fabrication d'un composant particulier peut influencer son état final.
Robustesse sur une large plage de températures
Les aciers inoxydables austénitiques sont reconnus pour leur bonne ténacité, y compris à basse température. Cette caractéristique peut être utile lorsque l’équipement subit des changements de température ou des conditions de service plus froides. La sélection à haute température nécessite toutefois une évaluation technique distincte, car une exposition à long terme introduit des problèmes liés à l'oxydation, au fluage, à la stabilité de phase et aux limites de conception.
La dilatation thermique ne doit pas être ignorée
L'acier inoxydable se dilate et se contracte avec les changements de température. Dans les longs parcours de tuyauterie, les systèmes de traitement et les assemblages d'équipements, le mouvement thermique peut produire des déplacements et des contraintes qui doivent être pris en compte par la conception du système, les supports, les dispositions d'expansion et la sélection appropriée des composants.
Il est également important d’éviter d’utiliser des valeurs mécaniques génériques sans vérifier les spécifications exactes. La limite d'élasticité, la résistance à la traction, la dureté, l'allongement, la contrainte de conception et la pression admissible peuvent dépendre de la norme, de la forme du produit, de l'épaisseur de la paroi, du traitement thermique et de la température de service.
Où le matériau résiste-t-il bien à la corrosion ?
Le type 304 fonctionne bien dans de nombreux environnements atmosphériques et modérément corrosifs, ce qui explique en partie sa popularité dans les applications industrielles générales. Sa surface passive offre une résistance utile à l’humidité ordinaire, à de nombreux fluides de traitement courants et à une large gamme d’expositions intérieures et extérieures.
Exposition atmosphérique
Dans les environnements intérieurs ordinaires et dans de nombreuses applications extérieures, la couche passive riche en chrome offre une protection contre la corrosion atmosphérique générale. Les surfaces propres peuvent conserver leur apparence et leur fonction pendant de longues périodes lorsque l’environnement n’est pas particulièrement agressif.
Service lié à l'eau
L'alliage peut convenir à certaines applications de traitement et de traitement de l'eau. Cependant, la chimie de l’eau varie considérablement. La concentration de chlorure, la température, l'oxygène dissous, les dépôts et les conditions de fissures peuvent modifier considérablement le comportement de la corrosion.
Environnements alimentaires et de transformation
L'acier inoxydable est largement utilisé dans les équipements destinés au secteur alimentaire et aux boissons, car ce matériau peut fournir une surface nettoyable et résistante à la corrosion. L'adéquation réelle dépend du processus, du régime de nettoyage, de la température, de la concentration, de l'état de surface et des exigences d'hygiène.
Là où une prudence accrue est requise
Les environnements riches en chlorures méritent une attention particulière. L'eau de mer, la saumure concentrée, certains systèmes d'eau de refroidissement et les flux de traitement riches en chlorures peuvent être plus exigeants. La corrosion localisée, telle que la corrosion par piqûres et fissures, peut devenir importante même lorsque la corrosion générale semble limitée.
Cette distinction est essentielle pour les acheteurs car « résistant à la corrosion » n’est pas une catégorie de performance absolue. La résistance à la corrosion dépend toujours d'un environnement, d'une température, d'un état de surface, d'un temps d'exposition et d'un état de fabrication particuliers.
Quelles industries utilisent couramment ce matériau ?
La polyvalence du type 304 vient de son large équilibre de propriétés. Il peut être utilisé dans toutes les industries où une résistance modérée à la corrosion, des surfaces hygiéniques, une flexibilité de fabrication et une géométrie tubulaire fiable sont importantes.
Transformation des aliments et des boissons
Les lignes de traitement, les systèmes de transfert, les équipements laitiers, les équipements de brassage et les machines d'embouteillage peuvent utiliser de l'acier inoxydable 304 lorsque les conditions de service sont compatibles avec l'alliage. La nettoyabilité et la résistance à l’exposition aux procédés ordinaires sont des considérations importantes.
Équipements pharmaceutiques et de procédés propres
Certains équipements pharmaceutiques et systèmes de processus propres peuvent utiliser des tubes et des canalisations en acier inoxydable, car les surfaces lisses et nettoyables sont précieuses. La qualité, la finition, la méthode d’assemblage et la procédure d’assainissement requises doivent toujours correspondre aux spécifications du processus.
Systèmes de traitement de l'eau
Les équipements de traitement de l'eau, les systèmes de filtration, les canalisations d'eau de traitement et les composants associés peuvent utiliser le type 304 lorsque la chimie de l'eau est compatible. Les niveaux de chlorure et la température doivent être examinés avant de spécifier le matériau.
Traitement chimique
Le type 304 peut convenir à de nombreux milieux chimiques doux, mais le « traitement chimique » est trop large pour servir de règle de sélection de matériaux à lui seul. La concentration chimique, la température, la vitesse d'écoulement, les impuretés et la durée d'exposition peuvent affecter considérablement le comportement à la corrosion.
Équipements CVC et réfrigération
Les tubes en acier inoxydable peuvent apparaître dans certaines applications d'échangeurs de chaleur, de condenseurs, de réfrigération et de fabrication d'équipements. Les exigences en matière d'environnement thermique et de pression doivent être examinées ainsi que les exigences en matière de dimensions et d'assemblage.
Composants architecturaux et fabriqués
Les garde-corps, mains courantes, cadres architecturaux, supports d'équipement, boîtiers fabriqués et composants visibles en acier inoxydable peuvent utiliser le type 304 lorsque les conditions environnementales sont appropriées. La finition de surface peut devenir aussi importante que l’alliage de base lorsque l’apparence est une exigence majeure du projet.
| Domaine d'application | Pourquoi le type 304 peut convenir | Condition principale à revoir |
|---|---|---|
| Nourriture et boissons | Résistance à la corrosion et surface inoxydable nettoyable. | Produits chimiques de nettoyage, température, normes d’hygiène et finition de surface. |
| Équipement pharmaceutique | Flexibilité de fabrication et adéquation aux équipements de traitement nettoyables. | Procédure d'assainissement, exigences de surface et chimie du procédé. |
| Traitement de l'eau | Résistance utile dans de nombreux environnements aquatiques généraux. | Niveau de chlorure, dépôts, température et chimie de l'eau. |
| Traitement chimique | Convient à de nombreux environnements chimiques doux. | Composition chimique exacte et température de fonctionnement. |
| CVC et réfrigération | Bonnes propriétés de fabrication et résistance à la corrosion. | Pression, température, compatibilité des fluides et méthode d'assemblage. |
| Réalisation architecturale | Aspect inoxydable, résistance à la corrosion et formabilité. | Exposition extérieure, spécifications de finition et environnement chloré. |
Comment sélectionner le diamètre, l’épaisseur de paroi et la longueur ?
Les dimensions ne sont pas des détails secondaires. Le diamètre extérieur, l'épaisseur de paroi et la longueur définissent la manière dont un tuyau s'intègre aux raccords, aux équipements, aux supports, aux calculs de pression, aux opérations de fabrication et à l'installation sur site.
Diamètre extérieur
Le diamètre extérieur affecte la compatibilité des connexions, la géométrie du flux, l'espacement des supports, les interfaces des équipements et les dimensions globales du système. Les acheteurs doivent faire la distinction entre le diamètre extérieur, la taille nominale du tuyau et le diamètre intérieur, car ces termes décrivent différents aspects du produit.
Épaisseur de paroi
L'épaisseur de la paroi influence la capacité de pression, la tolérance à la corrosion, la rigidité, le poids, le comportement de fabrication et la surface d'écoulement interne disponible. Un mur plus épais n’est pas automatiquement le bon choix. La spécification doit être liée à la pression de conception, à la température, aux exigences du code, aux contraintes de fabrication et à la durée de vie attendue.
Longueur
Les informations produit fournies répertorient les longueurs standard de 3 000 mm à 10 000 mm. Des agencements coupés à longueur peuvent également être envisagés lorsque le projet nécessite des dimensions spécifiques. La sélection de la longueur affecte le transport, la manutention, le nombre de joints, la planification de la fabrication et la séquence d'installation.
| Dimension | Gamme de produits actuelle | Considération de sélection |
|---|---|---|
| Diamètre extérieur | 6 mm à 89 mm | Confirmez la compatibilité des raccords, les exigences de débit, la connexion de l'équipement et la géométrie de l'installation. |
| Épaisseur de paroi | 3 mm à 30 mm | Faites correspondre les exigences en matière de pression, de température, de structure, de corrosion et de fabrication. |
| Longueur standard | 3 000 mm à 10 000 mm | Tenez compte de la disposition des joints, de la manutention, du transport, des exigences de découpe et de l’installation sur site. |
| Fin de la préparation | Les extrémités biseautées peuvent être disposées selon les exigences du projet. | Confirmez la méthode de soudage, la conception du raccord et la géométrie de préparation requise. |
| Traitement de surface | Des traitements spécifiés peuvent être organisés en fonction des exigences du projet. | Adaptez la finition aux exigences de service, de fabrication, d’apparence et de propreté. |
Pour un projet industriel, les dimensions devraient idéalement être confirmées à partir des spécifications complètes de la tuyauterie plutôt qu'à partir du seul titre du produit. Un matériau techniquement correct avec une épaisseur de paroi ou une dimension de connexion incorrecte peut toujours créer des problèmes de fabrication en aval.
Que doivent savoir les fabricants sur la découpe et le soudage ?
L'un des principaux avantages pratiques du type 304 est son adéquation aux processus de fabrication courants. Cependant, la fabrication de l'acier inoxydable nécessite de la discipline car la contamination, l'apport de chaleur excessif, une mauvaise préparation des joints et des pratiques post-soudage inappropriées peuvent réduire les performances de corrosion ou créer des problèmes dimensionnels.
Coupe
Les méthodes de découpe doivent laisser un bord adapté à la prochaine étape de fabrication. La découpe thermique peut créer des régions affectées par la chaleur ou des couches d'oxyde qui peuvent devoir être retirées en fonction de l'application. La découpe mécanique peut fournir un état de bord différent et peut être préférée lorsque l'apport de chaleur doit être minimisé.
Pliage et formage
L'acier inoxydable austénitique a une bonne ductilité, mais il peut durcir lors du formage à froid. L'état de l'outillage et la séquence de formage doivent donc être pris en compte, en particulier lorsqu'une déformation importante est requise.
Soudage
Le type 304 présente généralement de bonnes caractéristiques de soudage et est compatible avec de nombreux procédés courants de soudage de l’acier inoxydable. La préparation des joints, le blindage, la propreté, l'apport de chaleur, la température entre les passes et la sélection des charges doivent être contrôlés en fonction de la procédure de soudage.
État de surface après soudage
La teinte thermique et la contamination de la surface autour d'une soudure peuvent affecter le comportement à la corrosion si elles ne sont pas correctement traitées. Pour les applications critiques ou sensibles à l’apparence, des procédures de nettoyage et de passivation peuvent être spécifiées après le soudage.
- Éloignez la contamination de l'acier au carbone des surfaces de fabrication en acier inoxydable lorsque cela est possible.
- Utiliser des outils et des consommables adaptés aux travaux en acier inoxydable à effectuer.
- Contrôler l’apport de chaleur et les conditions de soudage selon la procédure approuvée.
- Éliminez l’oxydation ou la contamination liée à la soudure lorsque les spécifications de service l’exigent.
- Confirmez la stabilité dimensionnelle après le formage, la découpe et le soudage.
L'assemblage final fabriqué peut fonctionner différemment du tuyau d'origine si la fabrication introduit une contamination, un travail à froid sévère, des pratiques de soudage inappropriées ou un mauvais traitement de surface. Un bon choix de matériaux doit donc être suivi d’un bon contrôle de fabrication.
Comment les normes affectent-elles la sélection des tuyaux ?
Les normes sur les tuyaux en acier inoxydable sont importantes car elles définissent le cadre technique dans lequel le produit est fabriqué, testé, dimensionné et accepté. La même désignation de qualité peut apparaître dans plusieurs normes de produits différentes, mais les exigences exactes ne sont pas nécessairement identiques.
ASTM A312 et spécifications associées
La norme ASTM A312 est largement associée aux tuyaux en acier inoxydable austénitique sans soudure, soudés et fortement travaillés à froid, destinés à un service corrosif général à haute température. Lorsque cette norme est requise, l'acheteur doit spécifier la qualité, la forme du produit, les dimensions, le traitement thermique, les essais et les exigences d'inspection qui s'appliquent au projet.
Normes dimensionnelles
Une norme dimensionnelle telle que ASME B36.19M peut définir les dimensions nominales des tuyaux et les désignations des parois utilisées dans les systèmes de tuyauterie en acier inoxydable. Cela permet d'établir la compatibilité entre les tuyaux, les raccords, les vannes, les brides et autres composants.
Ne mélangez pas les normes avec désinvolture
Une erreur de spécification fréquente consiste à indiquer une qualité de matériau mais à omettre la norme du produit. Une autre solution consiste à combiner la terminologie dimensionnelle d’une norme avec les exigences matérielles d’une autre sans vérifier la compatibilité. Les documents d'approvisionnement doivent indiquer clairement le matériau applicable, la méthode de fabrication, la norme dimensionnelle, les exigences de test, l'état de surface et les exigences en matière de documentation.
- Qualité du matériau :Confirmez la désignation exacte de l'alliage, telle que Type 304 ou l'équivalent spécifié.
- Forme du produit :Indiquez si une forme sans soudure, soudée, étirée à froid ou une autre forme est requise.
- Norme dimensionnelle :Définissez le diamètre extérieur, l'épaisseur de paroi, la nomenclature ou le système dimensionnel applicable.
- Longueur:Spécifiez les longueurs standard ou les exigences de coupe à longueur.
- Tests et documentation :Identifiez les certificats, les inspections et les tests requis par le projet.
Comment le type 304 se compare-t-il aux modèles 304L, 316L et 310S ?
Les qualités d'acier inoxydable associées peuvent sembler similaires sur une liste de produits tout en répondant à des objectifs d'ingénierie différents. Il est plus utile de les comparer par logique d’application que de supposer qu’un grade est simplement une version plus forte d’un autre.
| Grade | Caractéristique générale | Objectif de sélection typique | Distinction importante |
|---|---|---|---|
| 304 | Résistance à la corrosion, ductilité, ténacité et performances de fabrication équilibrées. | Environnements industriels et commerciaux généraux. | Largement applicable mais pas la meilleure option pour toutes les conditions de chlorure ou de température élevée. |
| 304L | Version à faible teneur en carbone du 304. | Applications où le soudage et la réduction du risque de sensibilisation sont importants. | Une teneur en carbone plus faible est une distinction clé par rapport à la norme 304. |
| 316L | Acier inoxydable austénitique allié au molybdène avec une plus grande résistance à de nombreux environnements liés aux chlorures. | Service de chlorure et de produits chimiques plus exigeant. | Le molybdène modifie son profil de résistance à la corrosion. |
| 310S | Nuance à haute teneur en chrome et en nickel développée pour un service à température élevée. | Équipements résistants à la chaleur et environnements à haute température. | Sa composition et son orientation en matière de services diffèrent considérablement de celles du 304 à usage général. |
304 contre 304L
La principale distinction est la teneur en carbone. Une faible teneur en carbone peut être avantageuse après le soudage car elle réduit le risque de précipitation de carbure de chrome dans certaines conditions d'exposition thermique. Lorsqu'une fabrication soudée nécessite du 304L, son remplacement par la norme 304 ne doit pas être traité comme un équivalent automatique sans vérifier les spécifications.
304 contre 316L
L'ajout de molybdène confère au 316L un profil de résistance à la corrosion différent, notamment dans les environnements contenant des chlorures. Cela ne signifie pas que le 316L est universellement supérieur ; le choix des matériaux reste dépendant des exigences en matière de chimie du procédé, de température, de fabrication et de spécifications.
304 contre 310S
Le 310S est conçu autour d’une composition sensiblement différente et met davantage l’accent sur la résistance à l’oxydation à haute température et le service à température élevée. Un projet nécessitant de l'acier inoxydable résistant à la chaleur ne doit donc pas supposer que les caractéristiques d'usage général du 304 sont suffisantes.
La sélection de la nuance est plus efficace lorsqu'elle commence par le mode de défaillance réel qui doit être évité : corrosion générale, piqûres, sensibilisation, oxydation, perte de résistance mécanique à la température, instabilité dimensionnelle ou tout autre problème défini.
Que doivent vérifier les acheteurs et les ingénieurs avant utilisation ?
La sélection des produits doit se poursuivre au-delà du nom initial du matériau. Avant qu'un tuyau entre en fabrication ou en service, sa documentation, ses dimensions, son état de surface, son identification et son application prévue doivent être conformes aux exigences du projet.
Identification du matériau
Confirmez la désignation de la qualité et les informations de traçabilité par rapport aux spécifications d'achat et à la documentation relative aux matériaux. Les exigences exactes en matière de documentation dépendent du projet et de la norme applicable.
Vérification dimensionnelle
Vérifiez le diamètre extérieur, l'épaisseur de la paroi, la longueur, la rectitude et l'état de l'extrémité par rapport aux exigences spécifiées. Les tolérances dimensionnelles doivent être évaluées selon la norme en vigueur plutôt que selon une attente générique.
État des surfaces
Examinez le tuyau à la recherche de défauts visibles, de tartre excessif, de contamination, de bosses, de rayures ou d'autres conditions qui pourraient interférer avec la fabrication ou l'entretien. La finition de surface requise dépend de l'application.
Compatibilité des applications
Confirmez que la qualité sélectionnée est compatible avec le fluide, la température, la pression, les produits chimiques de nettoyage, l'atmosphère et les mécanismes de corrosion attendus. Un tuyau peut être fabriqué correctement tout en étant inadapté à un environnement particulier.
| Vérifier l'article | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Grade | Désignation et traçabilité correctes des matériaux. | Empêche le remplacement accidentel d’un alliage différent. |
| Dimensions | Diamètre extérieur, épaisseur de paroi, longueur et tolérances. | Assure la compatibilité avec les raccords, les équipements et les calculs de conception. |
| Forme de fabrication | Construction sans couture et itinéraire de production spécifié. | Confirme la conformité aux exigences du produit. |
| Surface | Finition, propreté, défauts visibles et état après fabrication. | Prend en charge la qualité de fabrication et les performances du service. |
| Application | Chimie des fluides, température, pression et conditions d'exposition. | Détermine si l'article est réellement adapté au service. |
| Documentation | Inspection requise et enregistrements de matériaux. | Prend en charge la traçabilité du projet et le contrôle qualité. |
Une séquence de sélection pratique
- Commencez par les conditions de service.Définissez le fluide, la température, la pression, l’exposition et l’environnement de nettoyage.
- Choisissez la famille de matériaux.Décidez si le type 304 et ses qualités associées répondent aux exigences de corrosion et de température.
- Choisissez la forme du produit.Déterminez si une construction sans couture est nécessaire.
- Définir les dimensions.Établissez le diamètre, l’épaisseur de la paroi, la longueur et la préparation des extrémités.
- Confirmer les besoins de fabrication.Vérifiez les exigences en matière de découpe, de pliage, de soudage, de traitement de surface et d’inspection.
- Vérifiez la documentation.Faites correspondre les certificats et les dossiers d’inspection avec les spécifications d’achat.
Ce processus réduit le risque de considérer une qualité familière comme une solution universelle. Le type 304 est polyvalent, mais son plus grand avantage est l’équilibre et non une résistance illimitée. Une bonne sélection dépend de l’adéquation de cet équilibre aux conditions réelles de service.
Foire aux questions
Que signifie la désignation « 304 » ?
Il identifie une nuance d'acier inoxydable austénitique au chrome-nickel communément associée à UNS S30400 et EN 1.4301. La désignation décrit la famille d'alliages, tandis que la norme du produit et le formulaire de fabrication fournissent des informations supplémentaires.
Quelle est la principale différence entre les tuyaux sans soudure et les tuyaux soudés ?
Le tuyau sans soudure est formé sans joint soudé longitudinal. Les tuyaux soudés sont produits en formant un matériau et en le joignant le long d'un joint. La forme de produit appropriée dépend des spécifications, des conditions de service, des dimensions et des exigences techniques.
Le type 304 convient-il à toutes les applications de traitement chimique ?
Non. Le traitement chimique couvre une très large gamme de fluides et de conditions opératoires. La concentration, la température, les contaminants, les conditions d'écoulement et le temps d'exposition doivent être évalués avant de sélectionner l'alliage.
Ce matériau peut-il être utilisé en milieu marin ?
Certaines applications marines et côtières peuvent utiliser le type 304 lorsque les conditions environnementales sont suffisamment douces. Une exposition sévère au chlorure, un contact avec l'eau de mer ou des dépôts de sel persistants peuvent rendre une qualité contenant du molybdène telle que le 316 ou le 316L plus appropriée.
Pourquoi le 304L pourrait-il être sélectionné au lieu du 304 ?
Le 304L a une teneur en carbone plus faible. Cela peut réduire le risque de sensibilisation dans des conditions de soudage et d'exposition thermique appropriées, ce qui le rend utile pour certaines fabrications soudées où la qualité à faible teneur en carbone est spécifiée.
Le 304 est-il un bon choix pour le service à basse température ?
Les aciers inoxydables austénitiques conservent généralement une bonne ténacité à basse température, ce qui explique en partie leur apparition dans les applications cryogéniques et à basse température. La pression, la température, le code et les spécifications exactes du produit doivent toujours être évalués pour le service prévu.
Quelles dimensions sont disponibles dans la gamme de produits fournie ?
Les informations produit fournies répertorient les diamètres extérieurs de 6 mm à 89 mm, les épaisseurs de paroi de 3 mm à 30 mm et les longueurs standard de 3 000 mm à 10 000 mm. Les exigences de coupe à longueur, les extrémités biseautées et les traitements de surface spécifiés peuvent être organisés en fonction des besoins du projet.
Pourquoi l’épaisseur des murs est-elle importante ?
L'épaisseur de la paroi affecte la capacité de pression, la rigidité, la tolérance à la corrosion, le comportement de fabrication et la zone d'écoulement interne. Il doit être sélectionné en utilisant la méthode de conception et les spécifications du projet applicables plutôt qu'en supposant que l'option disponible la plus épaisse est toujours appropriée.
Un produit sans soudure a-t-il toujours une meilleure résistance à la corrosion ?
Pas nécessairement. La résistance à la corrosion est principalement liée à la chimie des alliages, à l’état de surface, à l’environnement, à l’historique de fabrication et à d’autres facteurs. La construction sans soudure décrit la forme du produit et ne rend pas à elle seule un alliage universellement plus résistant à la corrosion.
Quelles considérations de surface sont importantes après le soudage ?
Le soudage peut produire une teinte thermique et une contamination de la surface. Selon l'application, un nettoyage, un détartrage ou une passivation peuvent être nécessaires pour restaurer un état de surface approprié et maintenir les performances de corrosion.
Le tuyau peut-il être coupé à une longueur spécifiée ?
Les exigences de coupe à longueur peuvent être organisées en fonction des informations produit fournies. La longueur requise doit être confirmée ainsi que la préparation finale et les tolérances dimensionnelles avant la production.
Les acheteurs doivent-ils spécifier uniquement la qualité lors de la commande de tuyaux en acier inoxydable ?
Une spécification complète comprend normalement la qualité, la forme du produit, la norme applicable, les dimensions, la longueur, l'état de surface, la préparation finale, les tests, l'inspection et les exigences en matière de documentation. Fournir uniquement la qualité peut laisser des exigences techniques importantes indéfinies.
Qu’est-ce qui fait de ce matériau un choix pratique à usage général ?
L'attrait du Type 304 vient de son équilibre. Il n’est pas sélectionné parce qu’il s’agit de l’acier inoxydable le plus résistant, de l’alliage le plus résistant dans tous les environnements chlorés ou du meilleur matériau pour chaque plage de température. Il est sélectionné car de nombreux systèmes industriels ont besoin d'un matériau combinant une résistance utile à la corrosion, une bonne ténacité, des caractéristiques de fabrication fiables et une large flexibilité d'application.
La construction sans couture ajoute une autre dimension aux spécifications. Lorsqu'un projet nécessite une forme de tube sans soudure, le processus de fabrication devient partie intégrante des exigences matérielles. Le résultat est un produit tubulaire sans joint soudé longitudinal, dont les dimensions et l'état de surface sont sélectionnés en fonction des exigences de fabrication et d'installation prévues.
Les bonnes pratiques d'ingénierie reposent donc sur l'adaptation du matériau à l'environnement de service en premier lieu et ensuite au format du produit. La chimie des fluides, la température, la pression, les dimensions, les exigences d'assemblage, les normes applicables et les besoins d'inspection doivent tous être définis avant la sélection finale.
Pour les acheteurs industriels évaluantTuyau sans soudure en acier inoxydable 304, la gamme fournie comprend des diamètres extérieurs de 6 mm à 89 mm, des épaisseurs de paroi de 3 mm à 30 mm et des longueurs standard de 3 000 mm à 10 000 mm, avec des options de coupe à longueur, d'extrémité biseautée et de traitement de surface spécifiées disponibles en fonction des exigences du projet.
Comment rendre le cahier des charges plus clair ?
Une spécification technique solide doit permettre d'identifier le produit prévu sans obliger le fournisseur ou le fabricant à faire des hypothèses. Les documents les plus utiles relient l'application aux exigences exactes du matériau et du produit.
- Indiquez la nuance exacte de l’acier inoxydable et toute désignation équivalente acceptée.
- Spécifiez une construction sans couture lorsque cette forme de produit est requise.
- Définir la norme ASTM, ASME, EN ou toute autre norme applicable.
- Fournir le diamètre extérieur, l’épaisseur de paroi, la longueur, les tolérances et la préparation des extrémités.
- Identifiez le traitement de surface, la finition, les tests, l’inspection et la documentation des matériaux requis.
- Décrivez l'environnement de processus réel afin que la compatibilité de l'alliage puisse être évaluée.
Ce niveau de détail est particulièrement utile pour les achats internationaux, car la terminologie des matériaux peut varier d'une région à l'autre. Des désignations et des normes claires réduisent l'ambiguïté et facilitent l'examen technique avant le début de la fabrication.
Tuyau sans soudure en acier inoxydable 304devrait finalement être évalué dans le cadre d’un système d’ingénierie complet. La qualité correcte, la forme sans couture, les dimensions, les contrôles de fabrication et les conditions de service doivent être en accord les uns avec les autres. Dans ce cas, le type 304 peut fournir une solution fiable et polyvalente pour de nombreuses applications industrielles et commerciales générales.
Besoin d'une spécification claire pour votre projet de tuyaux en acier inoxydable ?
Fournissez la qualité, le diamètre, l'épaisseur de paroi, la longueur, la forme de fabrication, l'état de surface, la préparation finale et l'environnement de service requis afin que la configuration appropriée puisse être examinée par rapport aux exigences de votre projet.
Contactez-nousLa sélection finale des matériaux doit être confirmée par rapport à la norme d’ingénierie et aux conditions de service applicables.
